数据采集卡在军用弹上电气综合测试系统中的应用

更新时间：2019-07-26 14:00:46点击次数：1809次
字号：T|T

军用弹上电气综合测试系统用于实验室.针对弹上电气系统的测量、控制需求，搭建的一个基于PXI总线测试平台，该平台可完成全系统单元测试及系统工作流程测试的测控系统，支持局域网内的远程操作和数据处理。

系统概述:
军用弹上电气综合测试系统用于实验室.针对弹上电气系统的测量、控制需求，搭建的一个基于PXI总线测试平台，该平台可完成全系统单元测试及系统工作流程测试的测控系统，支持局域网内的远程操作和数据处理。
系统功能:
系统的测试包括以下内容：
a) 弹上自检；
b) RT 地址测试；
c) 投放允许测试；
d) 脱机中断测试；
e) 卫星接收装置测试；
f) 惯组静态测试；
g) 舵机系统测试；

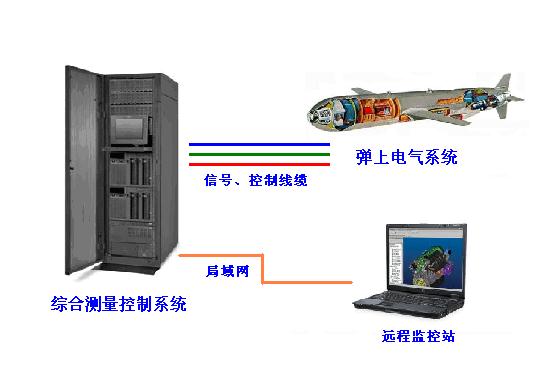

系统结构图:

性能详解:
a) 标准化、模块化设计
系统采用PXI 标准模块化设计，使设备在技术成熟性、系统可靠性、功能可扩展性、
系统可维护性等方面有很好的保障。
b) 使用方便
系统人机界面友好，操作简单，安装维护方便，开放性好，可方便用户根据应用要求
进行软件移植与二次开发。系统具有灵活的用户接口，功能丰富，性能可靠，可以很方便
地修改数据采集的采样率、控制算法、设定的参数等。
c) 配置灵活、扩展性强
系统采用模块化设计，可根据需要采用不同功能和不同性能的模块，系统配置灵活；
系统在设计时对硬件资源提供了足够的冗余，方便系统的扩展，系统规模可以平滑地扩展
或减小系统规模。系统留有一定扩展的余量，满足适用性与扩展性要求。
d) 设备驱动、自检软件
系统要求提供所有设备的C/C++驱动，方便用户在自己的VC++程序中调用；同时系统提供相应的设备自检程序。
应用领域:
国防军工——自动化测试

系统构成关键词：HMI嵌入式工控机、数据采集卡、多功能控制卡、测试软件。
多功能数据采集卡PCIe-3131。
PCIe-3131技术参数
模入部分（以下简称AD）
 AD通道数：单端32路、双端16路；
 AD信号范围： -0V～+5V；-5V～+5V； 0V～+10V；－10V～＋10V；
 输入阻抗：≥ 10MΩ
 AD转换分辨率：16位
 AD转换速度：200KHZ
 AD数据先进先出缓冲存储器（FIFO）存储深度：4K字
 AD触发方式：软件触发；定时触发；外部触发；
 AD通讯方式：AD转换结束中断、FIFO半满中断、程序查询；
 AD转换非线性误差：±3LSB
模出部分（以下简称DA）
 DA通道数：4路
 DA范围：－10V～＋10V；
 DA转换分辨率：16位
 DA转换建立时间： ≤ 10μS
 4路DA加电输出状态：加电同时自动输出下限电平
 支持硬件预置波形输出：波形存储长度每通道1K点，支持循环周期波形输出
 支持4通道独立输出和同步输出
数字量输入输出部分（以下简称DI/DO）
 DI：8路；
 DO：8路；
 输入输出电平：TTL／CMOS电平兼容；
定时/计数器部分（以下简称T／C）
 内部基准时钟：2MHz，占空比50％
 定时/计数通道：4个32位定时/计数通道
